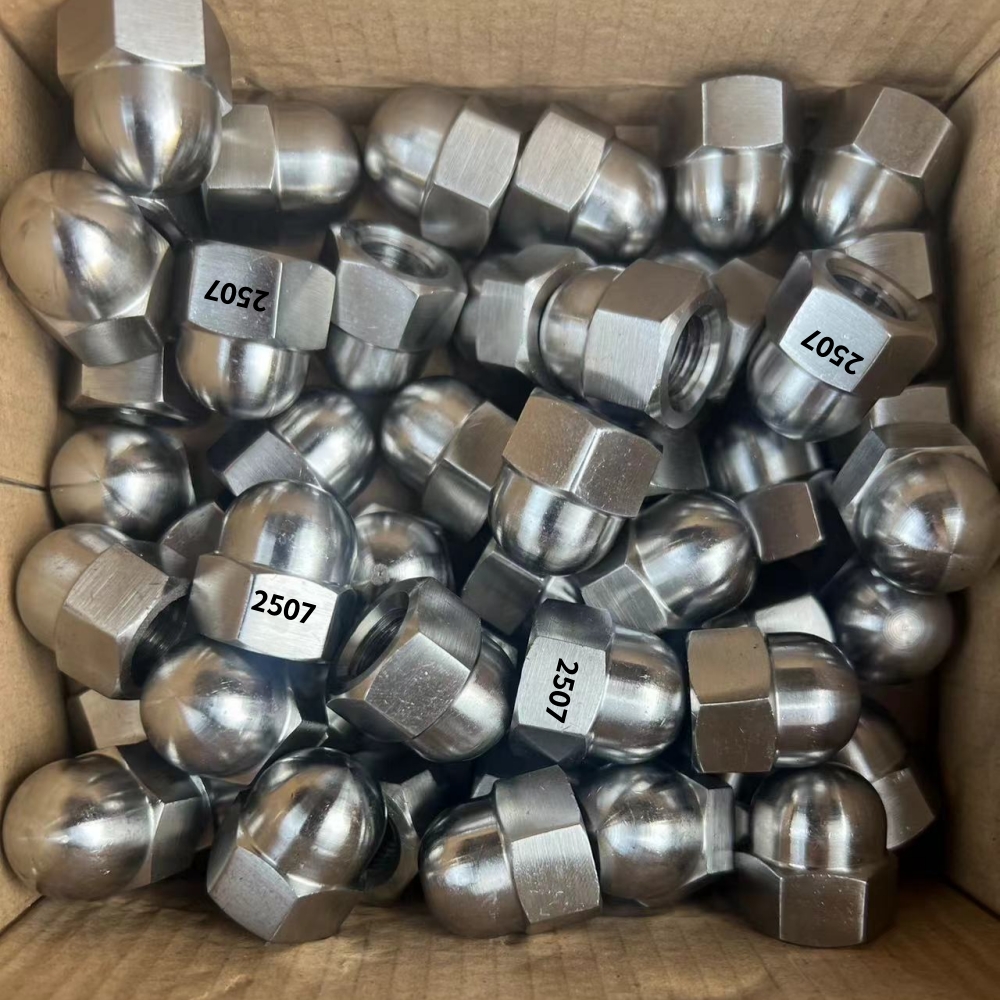

Super Duplex 2507 Altıgen Kubbeli Başlık Somunu

DIN1587 standardına göre üretilen Süper Dubleks 2507 Altıgen Kubbeli Başlık Somunu, Süper Dubleks Paslanmaz Çelik 2507'den üretilen dişli bir bağlantı elemanıdır. Bu bağlantı elemanı, kubbeli kapak konfigürasyonunu dubleks paslanmaz çelik özellikleriyle birleştirir ve klorüre maruz kalma, yüksek mekanik yükler ve sıcaklık değişimleri içeren endüstriyel ortamlar için tasarlanmıştır. Kubbeli kapak yapısı açıktaki cıvata dişlerini kaplarken, çift yönlü mikro yapı birden fazla sektördeki ticari satın almalar için dengeli mekanik güç ve korozyon direnci sağlar.

Super Duplex 2507 Malzeme Bileşimi ve Özellikleri

UNS S32750 Alaşımının Kimyasal Bileşimi

2507 dubleks paslanmaz çelik, hassas bir şekilde kontrol edilen alaşım elementleri karışımını içerir:

Bu kimyasal formülasyon, Çukurlaşma Direnci Eşdeğer Numarası (PREN) 43 olan, yaklaşık %50 ferrit ve %50 ostenitten oluşan çift fazlı bir mikro yapı oluşturur. Malzeme EN10204-3.1B sertifikasına sahiptir ve ekşi gaz ortamları için NACE MR0175/ISO 15156-3 gerekliliklerini karşılar.

Mekanik Performans Özellikleri

Super Duplex 2507, oda sıcaklığında aşağıdaki minimum mekanik özellikleri gösterir:

Malzeme, -50°C ila 300°C çalışma sıcaklığı aralığında yapısal bütünlüğü korur ve 20.000 ppm Cl⁻'ye kadar konsantrasyonlarda klorür kaynaklı stresli korozyon çatlamasına karşı direnç gösterir.

DIN1587 Altıgen Kubbeli Başlık Somunu Ürün Özellikleri

Kubbeli kapak tasarımı, açıktaki cıvata dişlerini tamamen kaplayan, 1,5x diş çapını ölçen yarıçapa sahip yuvarlak bir üst kısım içerir. Diş profilleri, Sınıf 2B uyum toleransıyla metrik boyutlar için ISO 965-1'e ve İngiliz ölçüleri için ASME B1.1'e uygundur.

Süper Dubleks Bağlantı Elemanları için Endüstriyel Uygulamalar

Açık Deniz Petrol ve Gaz Tesisatları

Bu bağlantı elemanları, sürekli deniz suyu temasına ve H2S/CO2 ortamlarına maruz kalan yükseltici bağlantıları, deniz altı valf düzeneklerini ve platform yapısal bileşenlerini korur. Malzeme, uygun şekilde gerilmiş flanş bağlantılarında 1000 bar'a kadar basınçlara dayanıklıdır.

Kimyasal İşleme Tesisleri

Klor-alkali üretim tesislerinde, kağıt hamuru ve kağıt fabrikalarında ve gübre üretim operasyonlarında fındıklar, ağartma maddeleri ve amonyum sülfat çözeltilerinden kaynaklanan korozyona karşı dayanıklıdır. Tekrarlanan termal çevrim işlemleri sırasında boyutsal stabiliteyi korurlar.

Enerji Üretim Sistemleri

Baca gazı kükürt giderme (FGD) sistemleri ve jeotermal enerji santrallerinde bağlantı elemanları yüksek klorürlü buhara ve asidik yoğuşmaya maruz kalmaya dayanıklıdır. Hindistan, Umman, Bangladeş, İsrail ve Meksika'daki enerji tesislerindeki kurulum referanslarıyla soğutma kulesi yapımında kullanılıyorlar.

Kıyı ve Deniz Yapıları

Köprü inşaatı, liman altyapısı ve tuz yüklü atmosferlerdeki kıyı binaları için somunlar, periyodik değiştirme gereklilikleri olmadan tutarlı performans sağlar.

Sıkça Sorulan Sorular

Kubbeli başlık tasarımı hangi işleve hizmet ediyor?

Kubbeli kapak, açıktaki cıvata dişlerini kapatarak taşıma ve kurulum sırasında mekanik hasarı önler. Ayrıca nem ve döküntülerin birikebileceği düz yüzeyleri de ortadan kaldırır.

Super Duplex 2507 somunları karbon çeliği cıvatalarla takılabilir mi?

Benzer olmayan metallerle kurulum, galvanik korozyonu önlemek için iletken olmayan pullar gerektirir. Optimum performans, aynı Super Duplex 2507 malzemeden üretilen cıvatalarla eşleştirildiğinde ortaya çıkar.

Bu bağlantı elemanları için hangi basınç derecesi geçerlidir?

Akma dayanımının %10-15 altına kadar gerilmiş, uygun şekilde torklanmış flanş bağlantılarında somunlar, 1000 bar'a (14.500 PSI) kadar basınçlarda bütünlüğü korur.

Bu kuruyemişler ekşi servis için NACE standartlarına uygun mu?

Super Duplex 2507, %3,5 NaCl içeriğiyle 150°C'ye kadar sıcaklıklardaki H2S ortamları için NACE MR0175/ISO 15156-3 gereksinimlerini karşılar.

Düşük sıcaklıklı kurulumlarda hangi hususlar geçerlidir?

Malzeme -40°C'ye kadar darbe dayanıklılığını korur. Sıfırın altındaki koşullarda kurulum, tork uygulaması sırasında uygun yağlama gerektirir.

Numuneler, paletler üzerindeki kartonlar içindeki toplu kutularda ambalajlanmış veya müşteri spesifikasyonlarına göre yapılandırılmış şekilde, değerlendirme için mevcuttur. Müşteri tarafından sağlanan çizimlerden veya örnek bileşenlerden standart dışı özel boyutlar üretilir.
